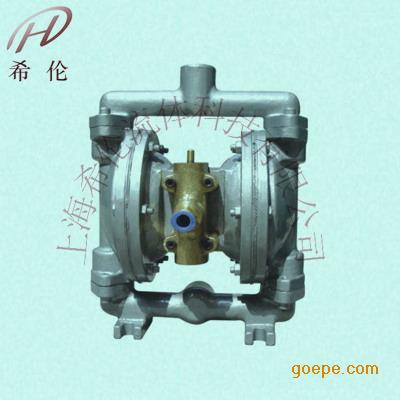

希倫牌QBY氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用空氣壓縮機壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS、美國的MARIOWPUMPS相近.本廠目前已形成系列化生　產，共有八種規格直徑：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm( 1 1/2")、￠50mm(2")、￠65mm( 2 1/2")、￠80mm(3")、￠100mm(4")。三種材質、鋁合金、鑄鐵、不銹鋼。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。該泵自投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，且替代齒輪泵的理想產品，均取的了滿意的效果。

          1.氣動漿料泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。

　　 2.氣動油漆泵吸油漆、樹膠、顏料。

　　 3.氣動膠水泵吸粘合劑和膠水、全部種類可用泵吸取。

　　 4.各種瓦、瓷、磚器及陶器釉漿。

　　 5.油井鉆好后，用泵吸沉積物及灌漿。

　　 6.QBY氣動隔膜泵吸各種乳劑和填料。

　　 7.泵吸各種污水。

　　 8.用泵為油輪，駁船清倉吸取倉內污水。

　　 9.氣動提料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。

　　 10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

　　 11.各種橡膠漿。

　　 12.氣動插桶泵吸種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

　　 13.各種劇毒、易燃、易揮發液體。

　　 14.各種強酸、強堿、強腐蝕液體。

　　 15.各種高溫液體最高可耐150℃。

　　 16.作為各種固液體分離設備的前級送壓裝置

在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。



 QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵的一切功能和輸送機械的許多特點，絕對防火防爆。

　　 1、流動寬敞，通過性能好，允許通過最大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；

 　　2、氣動提料泵不需灌引水，吸程高達7米，揚程達50米，出口壓力≧7bar

　 　3、氣動濃漿泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；

  　 4、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)

   　5、可以浸沒在介質中工作

　 　6、不必用電，在易燃、易爆場所使用安全可靠

　 　7、氣動涂料泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；

 　　8、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；

 　　9、可輸送較粘的液體(粘度在1萬厘泊以下)；

 　　10、氣動泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

  注：最大空氣消耗量即需配空壓機容量

名稱	型號	進出口徑 （mm）	流量 （m3/h）	揚程 （m）	吸程 （m）	最大允許 通過顆粒 φ（mm）	最大供 氣壓 （kgf/cm2）	最大空氣消耗量 （m3/min）
氣 動 隔 膜 泵	QBY-15	10	0.8	50	5	1	2-7	0.3
	QBY-15	15	1	50	5	1	2-7	0.3
	QBY-25	25	2.4	50	7	2.5	2-7	0.6
	QBY-40	40	8	50	7	4.5	2-7	0.6
	QBY-50	50	12	50	7	8	2-7	0.9
	QBY-65	65	16	50	7	8	2-7	0.9
	QBY-80	80	24	50	7	10	2-7	1.5
	QBY-100	100	30	50	7	10	2-7	1.5



型 號	A	B	C	D	E	H1	H2	H3	H	螺紋式	法蘭式
										NPT/RC	D1	D2	D3	D	n	d
QBY-10	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-15	135	48	218	144	12	34	176	10	226	1/2	-	-	-	-	-	-
QBY-25	236	145	381	248	12	46	344	18	412	1	-	-	-	-	-	-
QBY-40	236	145	381	248	12	46	344	18	412	1 1/2	-	-	-	-	-	-
QBY-50	320	220	518	347	14	50	521	27	609	2	84	50	125	165	4	18
QBY-65	320	220	518	347	14	50	521	27	609	2 1/2	84	50	125	165	4	18
QBY-80	360	240	634	455	18	96	696	50	842	3	118	80	160	200	8	18
QBY-100	360	240	634	455	18	96	696	50	842		118	80	160	200	8	18

1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。

更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
