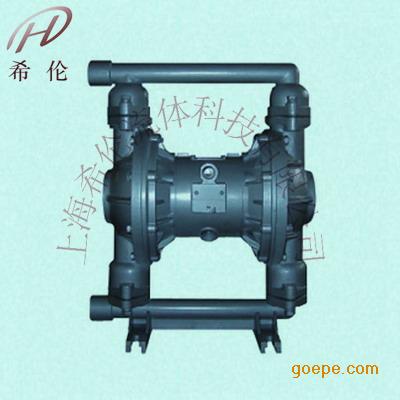

一、QBK鋁合金隔膜泵工作原理
在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
QBK鋁合金隔膜泵是我公司開發的第三代氣動隔膜泵，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、輸送泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、不需灌引水．吸程高達5m．揚程達70m．出口壓力≥6bar。
2、流動寬敞，通過性能好．允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1～7bar之間)：
4、氣動隔膜泵無旋轉部件，沒有軸封，隔膜把抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵
也不會因此而損壞．一旦超負荷，泵會自動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
6、不必用電．在易燃、易爆場所使用安全可靠；
7、可以浸沒在介質中工作；
8、可輸送較粘的液體(粘度在1萬厘泊以下)；
9、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象
其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
10、本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵最大特點。
三、QBK鋁合金隔膜泵型號意義
1.QBK氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.鋁合金油漆泵吸油漆、樹膠、顏料。
3.氣動打膠泵吸粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.鋁合金濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。
6.鋁合金涂料泵吸各種乳劑和填料。
7.泵吸各種污水。
8.用泵為油輪，駁船清倉吸取倉內污水。
9.鋁合金上料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
12.耐腐蝕氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
13.各種劇毒、易燃、易揮發液體。
14.各種橡膠漿。
15.各種高溫液體最高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
五、QBK鋁合金隔膜泵性能參數
名稱 |
型號 |
進出口徑
（mm） |
流量
（m3/h） |
揚程
（m） |
吸程
（m） |
最大允許
通過顆粒
φ（mm） |
最大供
氣壓
（kgf/cm2） |
最大空氣消耗量
（m3/min） |
鋁
合
金
隔
膜
泵 |
QBK-10 |
10 |
0.8 |
50 |
5 |
1 |
2-7 |
0.3 |
QBK-15 |
15 |
1 |
50 |
5 |
1 |
2-7 |
0.3 |
QBK-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
0.6 |
QBK-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
0.6 |
QBK-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
0.9 |
QBK-65 |
65 |
16 |
50 |
7 |
8 |
2-7 |
0.9 |
QBK-80 |
80 |
24 |
50 |
7 |
10 |
2-7 |
1.5 |
QBK-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
1.5 |
型號 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺紋 |
QBK-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
3/8" |
QBK-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2" |
QBK-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1" |
QBK-40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
1" |
QBK-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2" |
QBK-65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
21/2" |
QBK-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3" |
七、QBK鋁合金隔膜泵訂貨說明
1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
