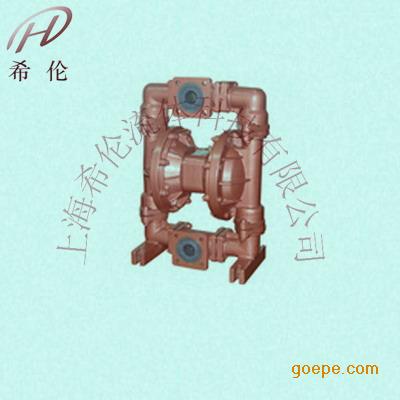

在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
二、QBY-J襯膠氣動隔膜泵用途
1.QBY-J氣動隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
2.襯膠氣動油漆泵吸油漆、樹膠、顏料。
3.氣動打膠泵吸粘合劑和膠水、全部種類可用泵吸取。
4.各種瓦、瓷、磚器及陶器釉漿。
5.氣動濃漿泵吸油井鉆好后，用泵吸沉積物及灌漿。
6.氣動涂料泵吸各種乳劑和填料。
7.隔膜泵吸各種污水。
8.氣動往復泵為油輪，駁船清倉吸取倉內污水。
9.氣動上料泵吸啤酒花及發酵粉稀漿、糖漿、糖蜜。
10.氣動泥漿泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11.氣動提料泵吸各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
12.耐腐蝕氣動隔膜泵吸各種強酸、強堿、強腐蝕液體。
13.各種劇毒、易燃、易揮發液體。
14.各種橡膠漿。
15.各種高溫液體最高可耐150℃。
16.作為各種固液體分離設備的前級送壓裝置
三、QBY-J襯膠氣動隔膜泵型號意義
QBY-J-40
QBY是氣動隔膜泵
J是襯膠
40是口徑
名稱 |
型號 |
進出口徑
（mm） |
流量
（m3/h） |
揚程
（m） |
吸程
（m） |
最大允許
通過顆粒
φ（mm） |
最大供
氣壓
（kgf/cm2） |
最大空氣消耗量
（m3/min） |
襯
膠
氣
動
隔
膜
泵 |
QBY-J-25 |
25 |
2.4 |
50 |
7 |
2.5 |
2-7 |
0.6 |
QBY-J-40 |
40 |
8 |
50 |
7 |
4.5 |
2-7 |
0.6 |
QBY-J-50 |
50 |
12 |
50 |
7 |
8 |
2-7 |
0.9 |
QBY-J-65 |
65 |
16 |
50 |
7 |
8 |
2-7 |
0.9 |
QBY-J-80 |
80 |
24 |
50 |
7 |
10 |
2-7 |
1.5 |
QBY-J-100 |
100 |
30 |
50 |
7 |
10 |
2-7 |
1.5 |
五、QBY-J襯膠氣動隔膜泵應用行業
1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。
2、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄?jié)⑺?br />
7、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。
3、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。
4、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
5、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。
6、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔腆泵，可以收到很好的效果。
8、氣動泥漿泵應用污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。
9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。
六、QBY-J襯膠氣動隔膜泵安裝使用
1.本泵振動極其輕微，一般情況可不裝底腳螺栓。
2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
八、QBY-J襯膠氣動隔膜泵訂貨說明
1.產品名稱，2.產品型號，3.產品規格，4.產品材質，5.產品流量，6.產品揚程，7.使用介質，8.如果使用單位已經選擇型號規格請與我公司直接訂貨。
