一、
2XZ
雙級旋片式真空泵概述：

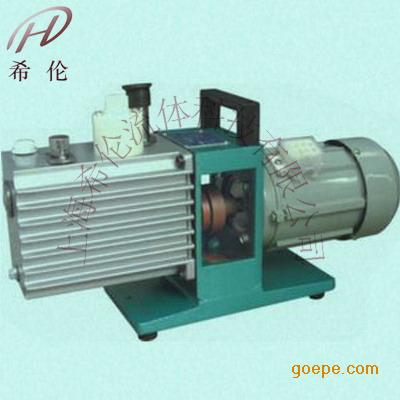

2XZ型旋片式真空泵系雙級高速直聯結構旋片式真空泵（以下簡稱泵）。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地?cái)U(kuò)大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型旋片式真空泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ型旋片式真空泵具有體積小、重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ－8無）和防止油封漏油污染場地的措施。
二、
2XZ
用途：雙級旋片式真空泵
1、泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、泵不得作壓縮泵或輸送泵用。
5、泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4-5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、泵可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。
三、
2XZ
雙級旋片式真空泵技術規格：
名稱/型號 |
2xz-0.5 |
2xz-1 |
2xz-2 |
2xz-4 |
2xz-8 |
2xz-15 |
抽氣速率（l/s） |
0.5 |
1 |
2 |
4 |
8 |
15 |
極限壓力≤（pa） |
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
6.0×10-2
|
轉速 |
1440 |
1440 |
1440 |
1440 |
1410 |
1420 |
電機功率 |
0.18
|
0.25
|
0.37
|
0.55
|
1.1
|
2.2
|
吸氣口徑 |
16 |
16 |
25 |
25 |
40 |
40 |
四、
2XZ
結構圖 ：雙級旋片式真空泵
五、
2XZ
安裝尺寸：雙級旋片式真空泵
序號 型號 |
L |
L1 |
L2 |
L3 |
L4 |
B |
b |
b1 |
d1 |
d2 |
M |
H |
1 XZ-1 |
220 |
40 |
45 |
96 |
55 |
85 |
65 |
85 |
8 |
7 |
|
138 |
2 2XZ-0.5 |
445 |
95 |
125 |
215 |
140 |
125 |
86 |
116 |
13 |
26 |
M6 |
256 |
3 2XZ-1 |
445 |
95 |
125 |
215 |
140 |
125 |
86 |
116 |
13 |
26 |
M6 |
256 |
4 2XZ-2 |
478 |
135 |
135 |
223 |
150 |
148 |
96 |
126 |
19 |
23 |
M6 |
277 |
5 2XZ-4 |
518 |
135 |
135 |
223 |
150 |
148 |
96 |
126 |
19 |
23 |
M6 |
277 |
6 2XZ-8 |
575 |
110 |
110 |
450 |
185 |
150 |
185 |
132 |
23 |
29 |
M6 |
315 |
六、2XZ雙級旋片式真空泵訂貨說明：
1.名稱;
2.型號;
3.泵規格;
4.功率;
5.電壓;
6.使用溫度;
7.使用介質;
8.如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
9.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
10.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖,由我們的希倫科技水泵專家為您審核把關
