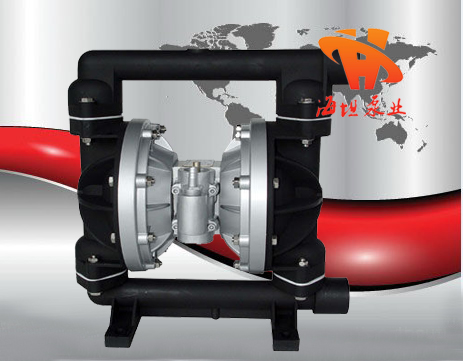

【QBY型工程塑料氣動隔膜泵】產品簡介：

QBY系列工程塑料氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近。　　 海坦泵業目前已形成系列化生產，共有八種規格直徑：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。五種材質：鋁合金、鑄鐵、不銹鋼、工程塑料、襯氟塑料。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯隔膜。以滿足不同用戶的需要。　　 該泵自1986年投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送種常規泵不能抽吸的介質，均取得了滿意的效果。

【QBY型工程塑料氣動隔膜泵】結構圖：

【QBY型工程塑料氣動隔膜泵】結構原理：

在氣動隔膜泵的兩個對稱工作腔中A，B中各裝有一塊隔膜，由中心連桿將其結合成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一 腔，推動腔中隔膜運動，而另一腔中空氣排出，一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜相反方向運動，從而使兩個隔膜連續同步地 往復運動。

        在圖中壓縮空氣由進口進入配氣閥，使膜片向右運動，則A室吸力使介質由C入口流入，推開球閥2進入A室，球閥4則因吸入閉鎖，B室中的介質則被擠壓，推開球閥3由D流出同時使1閉鎖，防止回流，就這樣循環往復使介質不斷從C入口吸入D出口出排出。

【QBY型工程塑料氣動隔膜泵】適用場合：

由于氣動隔膜泵具有以上特點，所以在世界上隔膜泵自從誕生以來正逐步侵入其他泵的市場，并占有其中的一部分。如：噴漆、陶瓷業中隔膜泵已占有絕對的主導地位，而在其他的一些行業中，像環保、廢水處理、建筑、排污、精細化工中正在擴大它的市場份額，并具有其他泵不可替代的地位。氣動隔膜泵的優勢在于：

1、由于用空氣作動力，所以流量隨背壓（出口阻力）的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。

2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥、炸藥的輸送，因為：第一、接地后不可能產生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因為隔膜泵對流體的攪動最小。

3、在工地惡劣的地方，如建筑工地、 工礦的廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。

4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。

5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。

6、或是一些試驗中保證沒有雜質污染原料。

7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因為隔膜泵的剪切力低，對材料的物理影響小。

【QBY型工程塑料氣動隔膜泵】工作特點與優點：

1、以壓縮空氣為動力。

2、在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

因此隔膜泵具有以下特點:

（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。

（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花

（3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。

（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送

（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。

（6）具有自吸的功能。

（7）可以空運行，而不會有危險。

（8）可以潛水工作。

（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的， 從腐蝕性得到粘稠的。

（10）沒有復雜的控制系統，沒有電纜、保險絲等。

（11）體積小、重量輕，便于移動。

（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。

（13）泵始終能保持高效，不會因為磨損而降低。

（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱

（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。

【QBY型工程塑料氣動隔膜泵】主要用途：

　　1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。

　　2.泵吸油漆、樹膠、顏料。

　　3.粘合劑和膠水、全部種類可用泵吸取。

　　4.各種瓦、瓷、磚器及陶器釉漿。

　　5.油井鉆好后，用泵吸沉積物及灌漿。

　　6.泵吸各種乳劑和填料。

　　7.泵吸各種污水。

　　8.用泵為油輪，駁船清倉吸取倉內污水。

　　9.啤酒花及發酵粉稀漿、糖漿、糖蜜。

　　10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

　　11.各種橡膠漿。

　　12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

　　13.各種劇毒、易燃、易揮發液體。

　　14.各種強酸、強堿、強腐蝕液體。

　　15.各種高溫液體最高可耐150℃。

　　16.作為各種固液體分離設備的前級送壓裝置

【QBY型工程塑料氣動隔膜泵】性能參數：

【QBY型工程塑料氣動隔膜泵】安裝尺寸：

【QBY型工程塑料氣動隔膜泵】應用實例：

1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。

2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。

3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔膜泵，可以收到很好的效果。

4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。

5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。

6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄潰水。

7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。

8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。

【QBY型工程塑料氣動隔膜泵】使用注意事項：

1.本泵振動極其輕微，一般情況可不裝底腳螺栓。

2.如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。

3.在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。

更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
