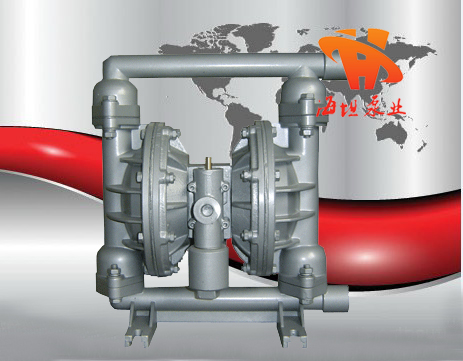

【QBY系列不銹鋼氣動隔膜泵】產品介紹：

海坦泵業生產的QBY系列氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。隔膜泵是一種容積式泵，采用壓縮空氣為動力源，它集自吸泵、屏蔽泵、雜質泵、潛水泵等多種泵的優點與一身。對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。

　　 本廠目前已形成系列化生產，共有八種規格直徑：Φ10mm(3/8'')、Φ15mm(1/2'')、Φ25mm(1'')、Φ40mm(3/2'')、Φ50mm(2'')、Φ65mm(5/2'')、Φ80mm(3'')、Φ100mm(4'')。三種材質、鋁合金、鑄鐵、不銹鋼。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯。以滿足不同用戶的需要。

　　 該泵以被國內石油、化工、電子、陶瓷、紡織系統單位廣泛采用，安裝在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。

【QBY系列不銹鋼氣動隔膜泵】型號意義：

【QBY系列不銹鋼氣動隔膜泵】主要特點：

1、無軸封、無泄漏、流道寬敞,所以輸送含顆粒，高粘度(粘度可達1萬厘泊)，易揮發和腐蝕性介質時，不會造成環境污染和危害人身安全。

2、無旋轉部件，通過性能好，允許通過最大顆粒直徑達10mm。液體無剪切流動，泵自身部件磨損小。對輸送物損傷小，可輸送污泥和生命體如小魚苗之類。

3、不需灌引水，自吸能力強，吸程高達7m，長時間干呼吸，對泵不損壞。一旦超負荷，泵便會自動停機，負荷恢復正常時，能自動啟動運行，具有自我保護功能（電動泵無此功能）。

4、氣動泵揚程達50m，電動泵達30m，出口壓力最大可達0.6mpa。揚程、流量可通過氣閥開度實現無級調節，氣壓調節在1-7kgf/cm2之間。電動泵無此功能，進口需裝調節閥控制。

5、氣動泵可以浸沒在介質中工作，無電源通過，安全可靠(電動泵無此性能)。

6、氣動泵不需電源，更適合易燃、易爆場合的介質輸送。

【QBY系列不銹鋼氣動隔膜泵】技術參數：

流量：0-30m3/h；

揚程：0-50m；

口徑：10-100mm；

溫度：-15-+120℃；

壓力：0.1-0.7MPa；

自吸高度：5-7m。

【QBY系列不銹鋼氣動隔膜泵】工作原理：

QBY氣動隔膜泵有兩個對稱的工作腔，各裝有一塊彈性隔膜，連桿軸將兩塊隔膜聯接，當壓縮空氣由進氣接頭經配氣閥進入A工作腔推動隔膜，該腔進口球閥關閉，出口球閥打開，液體排出，于此同時，B腔隔膜由連桿軸驅動背面氣體排入大氣，出口球閥關閉，進口球閥打開，液體被吸入（見圖A）。當行程到達終點，配氣閥將氣體導入B工作時，情況同前述相反，B腔排出液體，A腔吸入液體。如此反復，泵不斷吸入排出液體。

【QBY系列不銹鋼氣動隔膜泵】型譜圖：

【QBY系列不銹鋼氣動隔膜泵】應用實例：

1、油罐清底，盡管有墊水法抽油，也不能保證將油抽凈，表面總要剩下至少3-5mm厚的油層。以5000m3油罐為例，每次大約損耗1-1.5t油。對于有低位脫水槽的油罐，雖可將剩下的油和水排放到含油污水處理場回收，但是揮發的油品在輸送過程中大都揮發殆盡，且污染環境。

2、臨時倒罐、裝卸車和油品采樣，煉油生產調度過程中，油品經常要臨時倒罐、裝車和對油罐中油品采樣檢驗。或者為了不至于污染正常的管線時，用隔膜泵接臨時管線可以迅速方便地完成此項任務。

3、油輪倉底油回收一條3000t的油輪用固定螺桿泵卸油，倉庫隔板之間至少要剩余50t油，若用排量較大的隔膜泵，可以收到很好的效果。

4、瓦斯、硫化氫殘液的輸送煉油廠火炬底部的瓦斯殘液和含硫水，需要集中排放和處理，否則會形成酸性腐蝕設備。

5、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。

6、下水井、暗溝排除漬水、污油在下水井管道，閥門及暗溝檢修時，需要排除漬水和污油。用潛水泵雖可抽盡潰水，但往往這些地方都遠離電源，很不方便。使用隔膜泵則可采用壓縮氣瓶作動力，回收污油，排泄潰水。

7、污水處理場和污泥池的清掃污水處理場的污泥池，常常聚積大量的油泥和淤沙，需要清掃，采用隔膜泵抽吸靈活、方便省工、省力、省時。

8、液化氣泵房和化驗室排漬水，由于這些地方地勢較低，又是一級防火區，采用隔膜泵排漬水比較安全，比用水抽子、汽抽子效率高出好多倍。

9.此外，此泵應用于環烷酸精制轉料，裝車亞硫酸納液體輸送，苯類原料裝卸車等方面都有它自己的優勢。

【QBY系列不銹鋼氣動隔膜泵】配件介紹：

海坦隔膜泵GEEPUMP隔膜材質說明

橡膠

橡膠隔膜以天然橡膠模壓而成，橡膠內加入人造添加劑以提高隔膜的抗化學性和彎曲性能。在壓模橡膠隔膜時，橡膠內安置了一種尼龍編織網以分散應力從而強化隔膜。

氯丁橡膠(Neoprene)……應用于無腐蝕液體的廉價普通膈膜。

丁晴橡膠（Buna-U）……石油/油基液體用廉價膈膜。

三元橡膠(3 Dollars Rubber)……在極低溫條件下有好的彎曲壽命。

氟化橡膠(Viton)……在極高溫條件下有好的彎曲壽命，用以輸送芳香族或氯化烴及酸性液體。

聚四氟乙烯F46 (特氟隆 Teflon)

特氟隆是一種被認為最具化學穩定性的人工合成材料。海坦泵業制造的專利特氟隆隔膜帶加強肋來控制隔膜的彎曲形狀從而延長其壽命。利用這種特氟隆隔膜的革新提高了費用效能， 同時極大地擴展隔膜泵的應用范圍。特氟隆不是彈性物質，沒有彈性，因此有一個支撐隔膜來提供支撐和延長壽命。

【QBY系列不銹鋼氣動隔膜泵】性能參數：

【QBY系列不銹鋼氣動隔膜泵】安裝連接方式：

【QBY系列不銹鋼氣動隔膜泵】安裝示意圖：

【QBY系列不銹鋼氣動隔膜泵】操作注意事項：

(1)氣動隔膜泵開停車負荷操作:氣動隔膜泵是由變頻電機驅動,若開停車負荷過大或過小、為盡量避免以上情況的出現,硬性規定開停車負荷都控制在30 %左右,并在儀表中設置使增減負荷都必須在一段時間內才能完成,有效的從工藝上做到了對變頻器的維護。

(2）氣動隔膜泵儀表空氣及潤滑油壓力系統操作　　氣動隔膜泵的儀表空氣和潤滑油壓力都與主電機設有聯鎖,推進液的注油、排油閥為氣閉閥,要始終維持一定的空氣壓力,兩閥的最小動作壓力不低于0.4MPa ,所以儀表空氣壓力一般維持在015MPa以上,即使停泵后也不停儀表空氣,以免推進液腔內的液體不夠或過量,供給閥門的空氣是經過過濾、油霧化的。氣動隔膜泵在運行中,潤滑油壓力應不低于壓力聯鎖值(0115MPa) ,且潤滑油出口過濾器壓差不能太大,潤滑油流量窺鏡內的鋼球應處于上限位置,調節此流量時調節幅度不能太大,以免瞬間流量過大使壓力下降太快引起聯鎖跳車。　通過以上工藝改進及對操作要點的熟練掌握,使氣動隔膜泵運行時始終有一個穩定的工藝環境,運行一年多來,僅有一次因電氣原因跳車,做到了長周期、安全高效運行。
