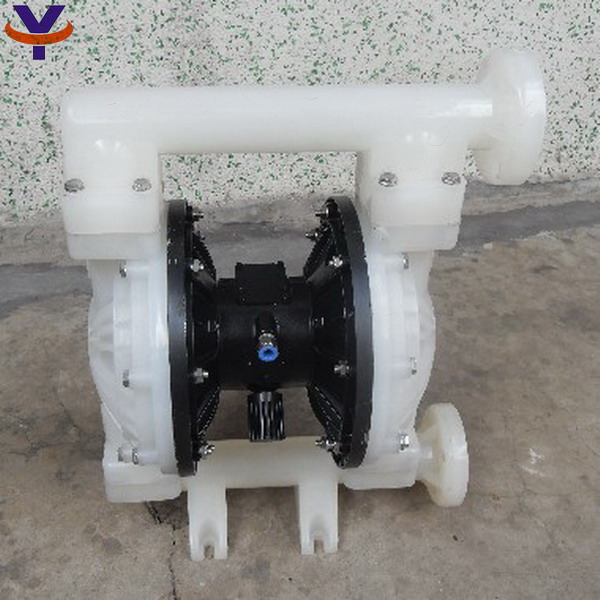

在塑料隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
1.泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等。
2.泵吸油漆、樹膠、顏料、粘合劑和膠水等。
3.泵吸各種瓦、瓷、磚器及陶器釉漿等。
4.泵吸各種磨料、腐蝕劑、清洗油垢等。
5.泵吸各種劇毒、易燃、易揮發液體等。
6.泵吸各種污水、水泥灌漿及灰漿等。
7.泵吸各種強酸、強堿、強腐蝕液體等。
8.用泵為油輪,駁船清倉吸取倉內污水。
9.各種高溫液體最高可耐150℃。
10.作為各種固液分離設備的前級送壓裝置。
名
稱
|
型 號
|
進出口徑(mm)
|
流量
(m3/h)
|
揚程
(m)
|
吸程
(m)
|
最大允許通過顆粒φ(mm)
|
最大供氣壓(kgf/cm2)
|
氣
動
隔
膜
泵
|
QBY-10
|
10
|
0.8
|
50
|
5
|
1
|
2-7
|
QBY-15
|
15
|
1
|
50
|
5
|
1
|
2-7
|
QBY-25
|
25
|
2.4
|
50
|
7
|
2.5
|
2-7
|
QBY-40
|
40
|
8
|
50
|
7
|
4.5
|
2-7
|
QBY-50
|
50
|
12
|
50
|
7
|
8
|
2-7
|
|
