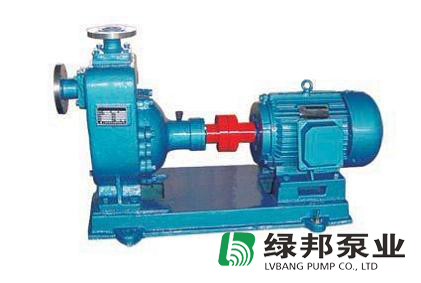

一、ZX型自吸式離心泵產品概述：
ZX型自吸式離心泵(工業清水自吸泵)，屬自吸式離心泵，它具有結構緊湊，操作方便，運行方便，維護容易，效率高，壽命長，并有較強的自吸能力等優點。管路中不需要安裝底閥，工作前只需保證泵體內儲有定量引液即可具有“一次引流、終身自吸"功能，因此簡化了管路系統，又改善了勞動條件。
二、ZX型自吸離心泵產品用途：
ZX型自吸泵是臥式自吸離心泵適用于城市環保、建筑、消防、化工、制藥、染料印染、釀造、電力、電鍍、造紙、石油、礦山、設備冷卻、油輪卸油等。
適用于清水、海不、水及帶有酸、堿度的化工介質液體。
裝上搖臂式噴頭，又可將水沖到空中后，散成細小雨滴進行噴霧，是農藥、苗圃、果園、茶園的良好機具。
可和任何型號、規格的壓濾機配套使用，將漿料送給濾機進行壓濾的最理想配套泵種。
三、ZX型自吸離心泵使用范圍：
流 量：3.2～550m3/h
揚 程：12～80m
電機功率：0.75～132kw
口 徑：25～300mm
吸 程：3.5-5.5m
四、自吸泵型號意義：
例如 80ZX50-32P
ZX 自吸式離心泵代號 / P 不銹鋼材質 /
80 泵進口口徑 / 50 泵流量 / 32 泵揚程 /
五、ZX型自吸式離心泵型號參數：
型號
|
口徑
(mm)
|
流量
（m3/h)
|
揚程
（m)
|
電機功率
(kw)
|
轉速
(r/min)
|
自吸高度
(m)
|
32ZX3.2-20
|
32
|
3.2
|
20
|
1.1
|
2900
|
5
|
32ZX3.2-32
|
32
|
3.2
|
32
|
1.5
|
2900
|
5
|
32ZX3.2-50
|
32
|
3.2
|
50
|
3
|
2900
|
5
|
40ZX6.3-20
|
40
|
6.3
|
20
|
2.2
|
2900
|
5
|
40ZX6.3-32
|
40
|
10
|
32
|
4
|
2900
|
5
|
40ZX10-40
|
40
|
6.3
|
40
|
4
|
2900
|
5
|
40ZX6.3-50
|
40
|
12.5
|
50
|
1.5
|
2900
|
5
|
50ZX12.5-15
|
50
|
12.5
|
15
|
1.5
|
2900
|
5
|
50ZX15-20
|
50
|
15
|
20
|
2.2
|
2900
|
5
|
50ZX12.5-32
|
50
|
12.5
|
32
|
3
|
2900
|
5
|
50ZX12.5-35
|
50
|
12.5
|
35
|
4
|
2900
|
5
|
50ZX12.5-40
|
50
|
12.5
|
40
|
4
|
2900
|
5
|
50ZX12.5-50
|
50
|
12.5
|
50
|
5.5
|
2900
|
5
|
50ZX12.5-60
|
50
|
12.5
|
60
|
7.5
|
2900
|
5
|
50ZX15-70
|
50
|
15
|
70
|
11
|
2900
|
5
|
65ZX30-15
|
65
|
30
|
15
|
3
|
2900
|
4
|
65ZX25-32
|
65
|
25
|
32
|
5.5
|
2900
|
4.5
|
65ZX25-50
|
65
|
25
|
50
|
7.5
|
2900
|
5
|
65ZX25-70
|
65
|
25
|
70
|
15
|
2900
|
5
|
80ZX35-13
|
80
|
35
|
13
|
3
|
2900
|
3.5
|
80ZX43-17
|
80
|
43
|
17
|
4
|
2900
|
3.5
|
80ZX-40-22
|
80
|
40
|
22
|
5.5
|
2900
|
4
|
80ZX-50-25
|
80
|
50
|
25
|
7.5
|
2900
|
4
|
80ZX-50-32
|
80
|
50
|
32
|
7.5
|
2900
|
4.5
|
80ZX-50-40
|
80
|
50
|
40
|
11
|
2900
|
4.5
|
80ZX-60-55
|
80
|
60
|
55
|
18.5
|
2900
|
4.5
|
80ZX-60-70
|
80
|
60
|
70
|
22
|
2900
|
4.5
|
100ZX80-20
|
100
|
80
|
20
|
7.5
|
2900
|
4
|
100ZX100-25
|
100
|
100
|
25
|
11
|
2900
|
4.5
|
100ZX100-32
|
100
|
100
|
32
|
15
|
2900
|
4.5
|
100ZX100-40
|
100
|
100
|
40
|
18.5
|
2900
|
4.5
|
100ZX100-50
|
100
|
100
|
50
|
22
|
2900
|
5
|
100ZX100-63
|
100
|
100
|
63
|
30
|
2900
|
5
|
100ZX80-70
|
100
|
80
|
70
|
30
|
2900
|
5
|
150ZX180-15
|
150
|
180
|
15
|
15
|
1450
|
4
|
150ZX180-28
|
150
|
180
|
28
|
30
|
1450
|
4.5
|
150ZX160-45
|
150
|
180
|
45
|
37
|
2900
|
4.5
|
150ZX160-55
|
150
|
160
|
55
|
45
|
2900
|
4.5
|
150ZX160-80
|
150
|
160
|
80
|
55
|
2900
|
4.5
|
六、ZX型自吸離心泵故障原因及排除方法：
故障現象
|
原因分析
|
排除方法
|
自吸泵不出水
|
1.泵殼內未加儲液或儲液不足
2.吸入管路漏氣
3.轉速太低
4.吸程太高或吸入管路過長
5.機械密封泄漏量過大
6.吸入管路氣體不能從出口排出
|
1.加足儲液
2.檢查并排除漏氣現象
3.調整轉速
4.降低吸程或縮短吸入管路
5.修復或更換
6.使之排出
|
自吸泵雜音和振動較大
|
1.底腳不穩
2.泵軸彎曲
3.汽蝕現象
4.軸承磨損嚴重
5.進口管路內有雜物
6.泵與電動機兩者主軸不同心
|
1.加固
2.更換或校正
3.調整工況
4.更換
5.清除雜物
6.調整同軸度
|
自吸泵出水量不足
|
1.葉輪流道與吸入管被堵塞
2.葉輪或葉輪密封磨損嚴重
3.功率不足或轉速太低
|
1.排除堵塞物
2.更換口環
3.加足功率、調至額定轉速
|
自吸泵軸功率消耗過大
|
1.流量過大
2.轉速太高
3.泵軸彎曲或葉輪卡碰
4.泵內流道堵塞或被卡住
|
1.升高出口壓力
2.適當降低
3.更換或校正
4.排除堵塞物
|
七、綠邦泵業選型請提供：
1、產品名稱與型號，管道口徑，使用揚程（m），電機功率（KW），管道排污泵電機轉速（r/min），電壓〔V〕，使用的吸程（m），使用的介質名稱、比重、粘度、腐蝕性、毒性。
2、若已經由設計單位選定我公司的型號，請按管道排污泵型號直接向綠邦泵業銷售部訂購。
注：請盡量提供詳細的產品使用要求，以便我們選型的正確性，提高使用的最高效率。
