機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。電機運行不過載。根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

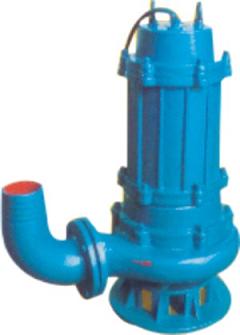

QW型無堵塞潛水排污泵結構說明
QW型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。

|
性質 |
功率
(KW) |
轉速
(r/min) |
電壓
(V) |
口徑
(mm) |
流量
(m3/h) |
揚程
(m) |
25-8-22
|
25 |
8 |
22 |
1.1 |
2900 |
380 |
32-10-15
|
32 |
10 |
15 |
1.5 |
2900 |
〃 |
40-15-30
|
40 |
15 |
30 |
2.2 |
1900 |
〃 |
50-20-7
|
50 |
20 |
7 |
0.75 |
1450 |
〃 |
50-20-15
|
50 |
20 |
15 |
1.5 |
2900 |
〃 |
50-15-25
|
50 |
15 |
25 |
2.2 |
2900 |
〃 |
50-18-30
|
50 |
18 |
30 |
3 |
2900 |
〃 |
65-25-15
|
65 |
25 |
15 |
2.2 |
2900 |
〃 |
65-25-30
|
65 |
25 |
30 |
4 |
2900 |
〃 |
80-40-7
|
80 |
40 |
7 |
2.2 |
1450 |
〃 |
80-40-15
|
80 |
40 |
15 |
4 |
2900 |
〃 |
80-65-25
|
80 |
65 |
25 |
7.5 |
2900 |
〃 |
100-85-10
|
100 |
85 |
10 |
4 |
1450 |
〃 |
100-100-15
|
100 |
100 |
15 |
7.5 |
1450 |
〃 |
100-85-20
|
100 |
85 |
20 |
7.5 |
1450 |
〃 |
100-100-25
|
100 |
100 |
25 |
11 |
1450 |
〃 |
100-100-35
|
100 |
100 |
35 |
15 |
1450 |
〃 |
125-115-15
|
125 |
115 |
15 |
15 |
1450 |
〃 |
150-180-15
|
150 |
180 |
15 |
15 |
1450 |
〃 |
150-180-20
|
150 |
180 |
20 |
18.5 |
1450 |
〃 |
150-180-30
|
150 |
180 |
30 |
22 |
1450 |
〃 |
150-180-35
|
150 |
180 |
35 |
30 |
1450 |
〃 |
200-300-10
|
200 |
300 |
10 |
11 |
980 |
〃 |
200-300-15
|
200 |
300 |
15 |
22 |
1450 |
〃 |
200-300-20
|
200 |
300 |
20 |
30 |
1450 |
〃 |
200-300-25
|
200 |
300 |
25 |
37 |
1450 |
〃 |
250-600-10
|
250 |
600 |
10 |
30 |
980 |
〃 |
250-600-12
|
250 |
600 |
12 |
37 |
1450 |
〃 |
250-600-15
|
250 |
600 |
15 |
45 |
1450 |
〃 |
250-600-20
|
250 |
600 |
20 |
55 |
1450 |
〃 |
250-600-25
|
250 |
600 |
25 |
75 |
1450 |
〃 |
300-800-12
|
300 |
800 |
12 |
45 |
980 |
〃 |
300-480-15
|
300 |
480 |
15 |
45 |
1450 |
〃 |
300-600-20
|
300 |
600 |
20 |
55 |
1450 |
〃 |
300-800-20
|
300 |
800 |
20 |
20 |
1450 |
〃 |
